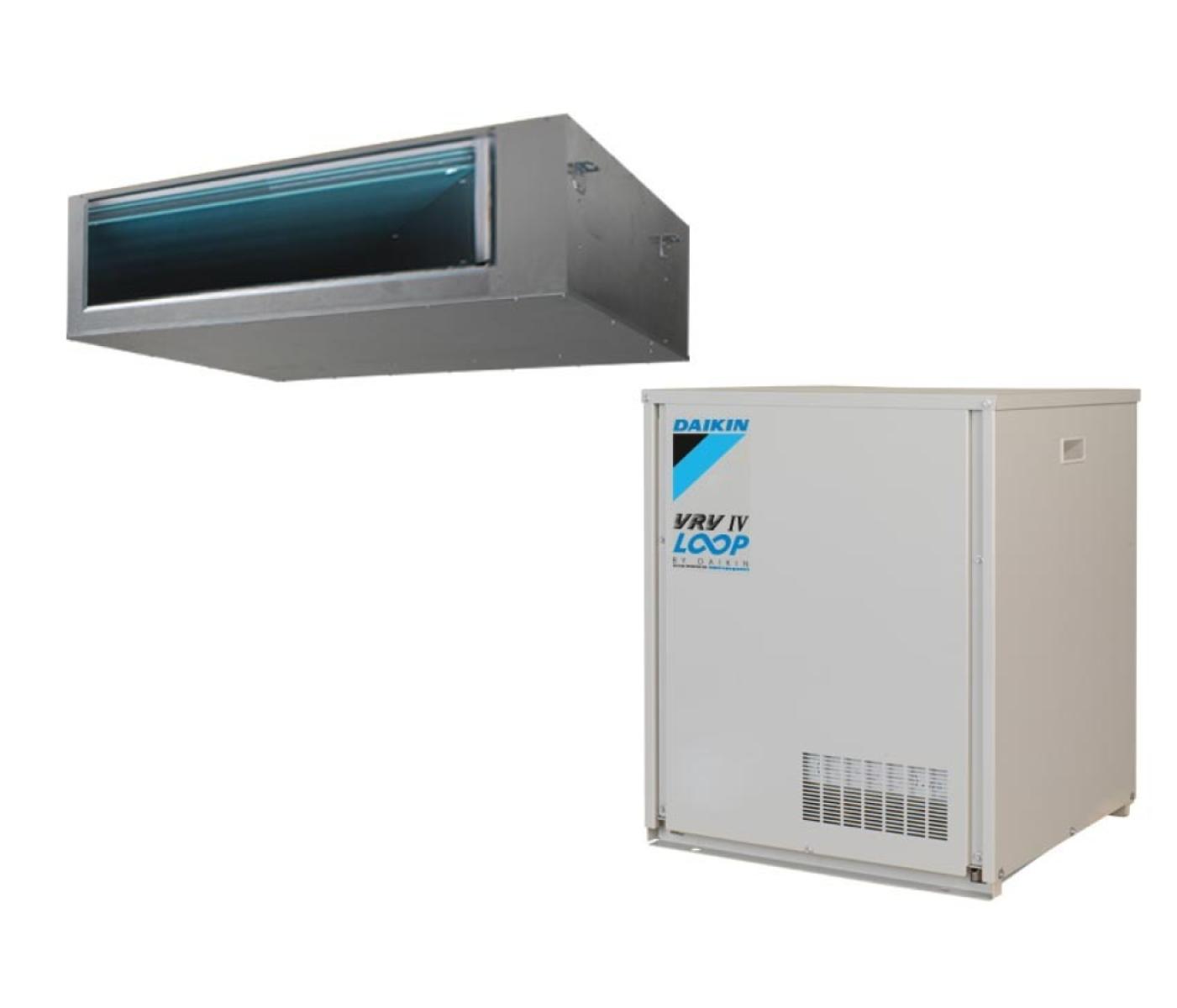

DAIKIN Wärmepumpe VRV-i — bestehend aus RDXYQ5T und RKXYQ5T

DAIKIN Wärmepumpe VRV-i für die Inneninstallation SB.RKXYQ5T8 Luftdurchströmte Wärmepumpe mit dem Kältemittel R410A für die Innenaufstellung. Allgemein: Geräteaufbau Die gesplittete Wärmepumpe besteht aus einem kompaktem Wärmetauscher und einer separaten Verdichtereinheit. Beide Elemente sind für die Innenaufstellung konzipiert. Sie eignen sich daher besonders für Objekte mit wenig oder keinem Platz zur Aufstellung eines Außengerätes oder für Anwendungen in Innenstadtlagen oder in denkmalgeschützten Gebäuden, bei denen aus ästhetischen oder gesetzlichen Gründen kein Außengerät installiert werden darf. Wärmetauschereinheit Dank seiner kompakten Bauweise lässt sich der Wärmetauscher leicht in ein Kanalsystem mit Außenluftanschluss integrieren. Dank der geringen Außmaße lässt sich die Wärmetauschereinheit auch in Zwischendecken oder verdeckt installieren. Das Gehäuse benötigt zum Betrieb innerhalb des angegebenen Betriebsbereichs keine zusätzliche Isolierung. Verdichtereinheit Die unauffällige Verdichtereinheit zur Innenaufstellung lässt sich platzsparend auch in kleinen Räumen installieren. Sie beherbergt alle funktionsrelevanten kältetechnischen und elektrischen Bauteile. Das schallgedämmte Gehäuse ist extrem wartungsfreundlich und ermöglicht einen einfachen Zugang zu allen Bedienelementen und Serviceanschlüssen von allen Seiten. Anschließbares Rohrleitungsnetz und Innengeräte Die Wärmepumpe kann ein Rohrleitungsnetz von bis zu 140 Meter Gesamtlänge versorgen. Wärmetauscher und Verdichtereinheit können in einem Abstand von bis zu 10 Metern Höhenunterschied und maximal 30m Rohrlänge installiert werden. An die Wärmepumpe können bis zu 10 DAIKIN VRV- Innengeräte angeschlossen werden. Kältekreislauf Der Kältekreislauf besteht aus allen kreislaufrelevanten Bauteilen. Der Aufbau wurde für das Kältemittel R410A ausgelegt. Der Kältekreislauf umfasst einen doppelten Flüssigkeitsabscheider, einen Filter, sowie ein Vierwegeumschaltventil für die Umschaltung der Betriebsarten Kühlen/Heizen und die dynamische Abtauschaltung mittels Kreislaufumkehr. Zur Einhaltung der ChemKlimaschutz Verordnung sind alle Bauteile und Leitungsanschlüsse im System als Lötverbindung ausgeführt. Es gibt keine lösbaren Verbindungen im Kältekreis. Bauteile des Kältekreislaufs: Die optimale Verdampferfüllung und die Überhitzungsregelung im Heizbetrieb werden durch ein elektronisches Einspritzventil (EEV) mit bis zu 2000 Stellschritten und einer Mikroprozessor- Systemsteuerung geregelt. Wärmetauscher Für den Betrieb mit dem Kältemittel R410A optimierter Hochleistungs- Wärmetauscher in V-Form mit Verdampfungs- und Verflüssigungsfunktion. Geringer Kältemittelinhalt durch optimierte Ausnutzung der Flächenvergrößerung der VRV IV Technologie und kompakte Bauart mit Hi-X Cu-Rohren im Gegenstromprinzip mit e-Pass-Kreislaufverschaltung zur Erzielung einer größeren Kältemittelunterkühlung für lange

• 1× DAIKIN Wärmepumpe VRV-i — bestehend aus RDXYQ5T und RKXYQ5T
